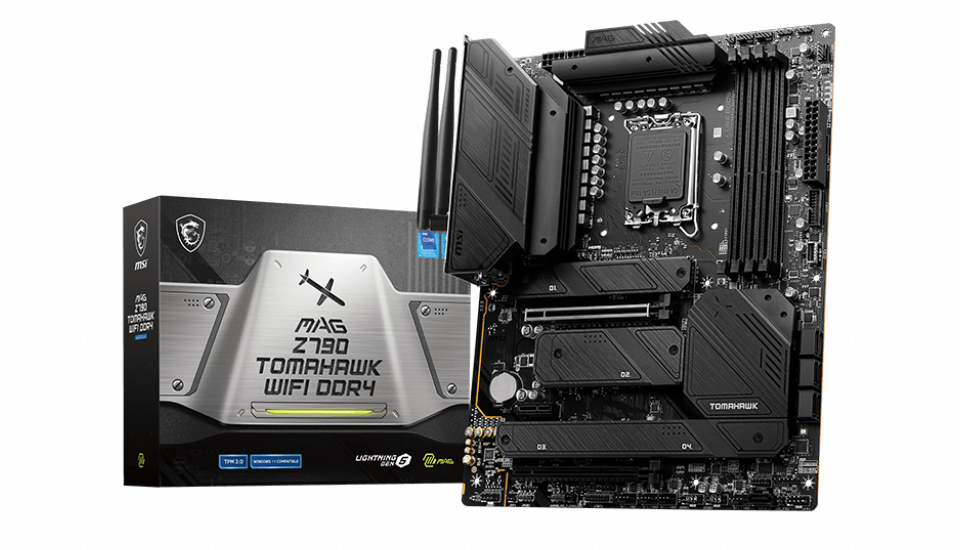

MSI:s nya Z790-moderkort MAG Z790 Tomahawk är en budgetvänlig lösning för dig som bygga en ny dator med 13:e generationens Core-processorer och återanvända befintliga minnen.
Precis som vi skrev om i genomgången av Intels I9-13900K så har trettonde generationens Intel Core-processorer tillsammans med senaste Z790-chippet stöd för både DDR5 och DDR4. Tanken med detta upplägg är att användare som redan har en befintlig dator med DDR4-minnen ska kunna uppgradera till en nyare standard till en reducerad kostnad, då de kan fortsätta använda sina minnen och även lagring. Trots att vi förstår grundtanken med detta upplägg hade vi hellre sett den lösning som några tillverkare tog fram vid övergången mellan DDR2 och DDR3. Då kunde man köpa moderkort med stöd för båda minnestyperna. Självklart gick det inte att använda dem samtidigt, men det var ett sätt att kunna behålla tidigare minnen för att i ett senare skede uppgradera även dessa. Så funkar det alltså inte här. Du som satsar på MAG Z790 Tomahawk måste köpa ett nytt moderkort när du väljer att gå över till DDR5.
Enkla moduler
MAG Z790 Tomahawk är ett ATX-baserat moderkort som baseras på LGA1700-sockeln. Det ger stöd för både tolfte och trettonde generationens Intel Core-processorer. Kortet har en ganska intetsägande, platt, design som gör sig bäst i stängda chassin utan insyn. Vi lägger absolut inte någon värdering vid detta utan kan till och med tycka att det är ganska sunt att inte alla kort kommer med ett ton av ljuseffekter.
På ovansidan möts vi av en tvådelad, L-formad fläns som leder bort värmen från kortets övre VRM och 16+1+1 strömfasdesign. Den senare har en kapacitet på 90 ampere per Vcore-fas. Trots att kylaren inte är lika bred, eller hög, som vi kan se på andra kort gör flänsen ett bra jobb med att hålla värmen under kontroll även vid maximal belastning. Kortet drivs av en 24-pinnars ATX och dubbla P8-anslutningar vilka är förhållandevis lätta att komma åt tack vare flänsen raka kanter.
Funkar fint för dig som vill satsa på en RAID-lösning
Fortsätter vi nedåt finns här ytterligare fyra separerade flänsar. En av dessa är för kortets huvudchip medan de andra är till för att kyla eventuella M.2-enheter. Här ser vi även en av skillnaderna mot tidigare testade Z790-kort då MSI bara erbjuder fyra M.2 Gen4-platser och inte någon lösning för en Gen5-disk. Nu är detta inte något större problem då utbudet av de senare i skrivande stund är begränsat och dagens Gen4-diskar erbjuder mer prestanda än de flesta behöver. Till detta får vi totalt sju SATA 3-anslutningar vilket gör att vi kan sätta upp snabba RAID-lösningar över både de mekaniska och flashbaserade gränssnitten.
Ser vi till kortets expansionsplatser så finns här en stålförstärkt PCIe-Gen5 x16-plats högst upp. Då kylflänsen som ligger precis över denna har så pass låg profil så kan vi komma åt expansionsplatsens bakre hävarm för att lösgöra kortet på ett förhållandevis enkelt sätt, även om vi föredrar de förlängda lösningar som vi kommer åt från kortets inre långsida. Denna expansionsplats erbjuder tre platser så att även ”fullbreda” kort ryms utan problem. Till denna finner vi även en PCIe Gen3 x1 samt en PCIe Gen4 x16@x4 längst ner, vilket ger oss utrymme för att ansluta eventuell extrautrustning.
Lite gott och blandat
Något vi uppskattar med MSI:s kort är dess uppdelning av anslutningar. I kortets överkant hittar vi dubbla CPU-fläktanslutningar tillsammans med dubbla ARGB-portar. Längs kortets inre långsida finner vi en fyrpinnars fläktanslutning samt en USB 3.2 Gen1 och en USB 3.2 Gen2 Typ-C. Tyvärr är den senare inte en Gen2 x2-variant vilket vi önskat.
I nederkant finns förutom traditionsenliga anslutningar för frontaudio och front-LED även ytterligare två RGB-portar, fyra fläktanslutningar, dubbla USB 2-anslutningar samt en anslutning för ett insticksbaserat Thunderbolt-kort. Denna uppdelning underlättar anslutning för bland annat kylning och minimerar onödig kabeldragning.
Standardanslutningar på bakplåten
Vi fortsätter med kortets bakre IO-panel som även denna erbjuder lite av en blandning, men som inte helt imponerar. Från ovansidan får vi en Displayport 1.4 och en HDMI 2.1-port. Dessa efterföljs av dubbla USB 3.2 Gen1-portar som på sin undersida har två mindre knappar. Dessa är faktiskt Clear CMOS- och Flash BIOS-knappar som vi kan tycka är lite snålt konstruerade med enbart två små plaststift som sticker ut. Det gör det lite pilligt att komma rätt, framför allt när övriga portar används.
Försätter vi ett steg ner så finner vi ytterligare två USB 3.2 Gen1-portar i fas med två USB 3.2 Gen2-anslutningar. I nästa led finns två USB 3.2 Gen2 varav en Typ-C vilka följs av samma visuella lösning, men här är den övre USB-A-porten avsedd för BIOS-uppdatering och den undre är en USB 3.2 Gen2 x2 Typ-C-port. Det finns således ingen Thunderbolt 4-anslutning. Överst i denna sista kolumn finner vi även en 2,5 gigs LAN-port vilken kompletteras med antennutgångar för Intels Wi-Fi 6E och Bluetooth 5.3.
Som sista del på panelen hittar vi fem analoga och en digital ljudanslutning vilka drivs av föregående modells Realtek ALC4080 Codec som ger ett rent och bra ljud utan att erbjuda något extra.
MAG Z790 Tomahawk identifierar våra testminnen utan problem
Som vi inledde med och som även namnet förtäljer är MSIs MAG Z790 Tomahawk WiFi DDR4 ett kort anpassat för DDR4-minnen. Kortet har fyra minnesbanker med stöd för upp till 128 gigabyte och en maximal hastighet på 5333 megahertz. Men detta är direkt kopplat till vilka minnen och hur många minnesbanker som används.
Här kommer en kort sammanfattning efter ett stort antal tester med ett stort antal olika minnesmodeller från olika tillverkare:
- När vi använder kortet i tvåkanalers läge, vilket man bör göra för att maximera minnesbandbredden, begränsades den maximala hastigheten till 4400 megahertz.
- När vi använde samtliga fyra minnesbanker kom vi aldrig upp i högre hastighet än 3800 megahertz. Eller rättare sagt, detta var de hastigheter som kortet och vårt system fungerade helt stabilt i. Det är i båda fall högre än den grundhastighet på 3200 megahertz som DDR4 godkänner, men en bra bit ifrån 5333 megahertz.
- Samtliga minnen identifierades korrekt och vi nådde ungefär samma resultat oavsett tillverkare, vilket tyder på en god bredd.
När det kommer till processorn använde vi en Intel Core i9-13900K och här nådde vi bara 5,8 gigahertz över alla prestandakärnor. Redan vid 1,35 volt toppade processorn koktemperatur även om vi använde en högeffektiv luftkylare. Vi kommer, precis som med övriga Z790-kort, att återigen testa överklockningen med bättre kylning och även andra inställningar för att hitta någon form av ”sweetspot” för varje inställning.
SPECIFIKATIONER MSI MAG Z790 Tomahawk:
- Tillverkare: MSI, www.msi.com
- Cirkapris: 4 290 kr inkl. moms, 3 432 kr exkl. moms
- Format: ATX
- Sockel: Intel LGA1700
- Chipset: Z790
- Minne: 4 banker, max 128 GB DDR4@5333 MHz
- Grafikutgångar: HDMI + Displayport
- Expansionsplats:
- 1 st PCIe Gen5 x16
- 1 st Gen4 x16 @x4
- 1 st PCIe Gen3 x1
- Lagring:
- 4 st PCIe Gen4 x4
- 7 st SATA 3
- Nätverk: Intel 2,5 Gbps + Wi-Fi 6E
- USB:
- 1 st USB 3.2 Gen2 x2
- 6 st USB 3.2 Gen2
- 6 st USB 3.2 Gen1
- 4 st USB 2
- Audio: Realtek CODEC ALC4080
