Fråga
Kan jag ansluta ett kort med PCI Express till en PCI-kontakt? Var hittar jag information om ovannämnda kontakters mekaniska utseende?
Det finns PCI Express -8 och -16. Passar dessa i en PCI Expresskontakt?
Svar
Svaret på den första frågan är nej. Information finns det gott om på nätet. En av de allra bästa webbplatser jag känner till när det gäller att hitta anslutningsscheman för all världens tänkbara kontakter och bussar är http://pinouts.ru. PCI Express hittar du specifikt på http://pinouts.ru/Slots/pci_express_pinout.shtml. En annan lika bra adress är www.technick.net/public/code/pinouts.php.
Men där handlar det alltså om den elektriska anslutningen. Uppgifter om formfaktor och schematiska bilder på anslutningskontakterna kan du bland annat hitta här: http://zone.ni.com/devzone/cda/tut/p/id/3767.

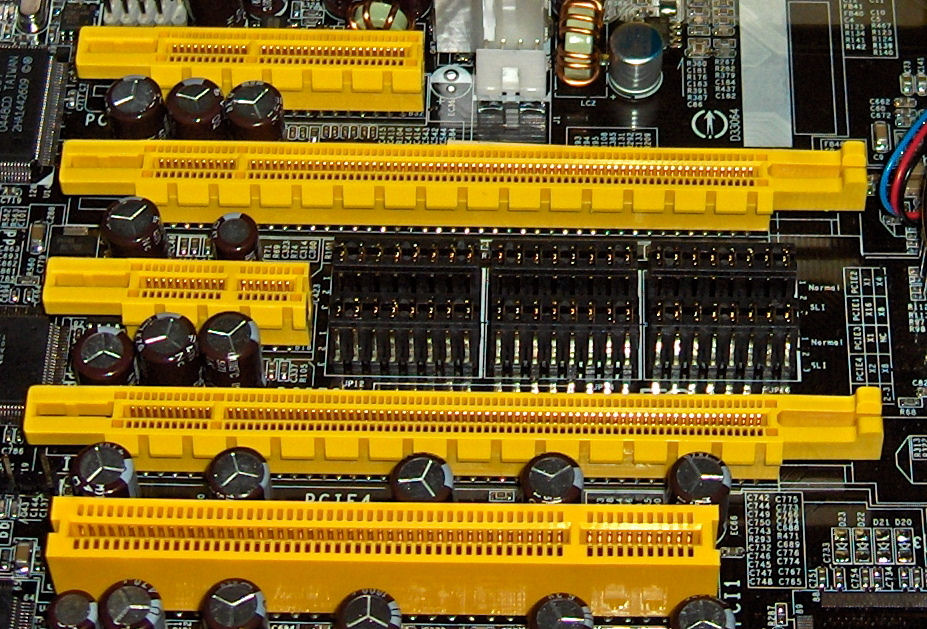

Siffrorna för PCI Express anger kortets längd. Ett kortare kort passar och fungerar i en längre kontakt, men inte tvärtom.
